LE TRESOR DE RACKAM LE ROUGE / PLANCHE 10

Mille sabords! Voilà le capitaine rondouillard comme un nain de jardin déguisé en marin.

as de quoi impressionner un Tintin aguerri aux mystères de l'optique. II sait que seuls les miroirs plans renvoient une image fidèle de la réalité. Pourquoi? Parce qu'ils ne sont ni divergents, ni convergents : deux rayons incidents parallèles, espacés l'un de l'autre d'une distance D, donneront par réflexion deux rayons réfléchis parallèles et également espacés de D. L'objet et son image sont ainsi parfaitement symétriques par rapport à la surface réfléchissante. Du coup, quand le bougon marin se regarde dans le miroir de sa salle de bains, il voit un Haddock grandeur nature, ni plus grand, ni plus petit, ni plus gros, ni plus mince.

En revanche, les surfaces réfléchissantes bombées, c'est-à-dire convexes, sont divergentes : deux rayons qui arrivent parallèles sur le miroir repartent en s'éloignant l'un de l'autre. Ce qui a pour conséquence de rétrécir l'image par rapport à l'original (schéma ci-dessous). Si le reflet du capitaine tient plus du nain de jardin que d'un Haddock miniature, c'est parce que le miroir convexe dans lequel il se regarde n'est pas sphérique. La courbure du miroir suivant l'axe vertical uniquement, la hauteur du marin est diminuée alors que sa largeur reste inchangée. Que se passe-t-il lorsque le capitaine s'observe dans un miroir déformant concave? II s'agit cette fois d'un miroir qui fait converger des rayons incidents parallèles. Le visage du rustre barbu est alors allongé. À condition cependant qu'il se tienne suffisamment près du miroir et que la concavité de ce dernier soit relativement faibe.lCar si Haddock recule au-delà d'un point limite, son image dans le miroir sera renversée : la tête en bas et les pieds en l'air. Ce point limite est le point foyer du miroir. II se situe à mi-chemin entre la surface du miroir et le centre de courbure. Et comme le miroir dessiné par Hergé est très incurvé, un pas en arrière suffirait à faire croire au capitaine qu'il a encore abusé du whisky. À moins qu'il connaisse le truc pour avoir déjà essayé de se regarder sur les deux faces d'une cuillère à soupe. Si tel est le cas, il sait que le côté bombé (convexe) renvoie une image à l'endroit, alors que le côté creux (concave) lui met la tête à l'envers... comme le whisky!

Refflets bizarres

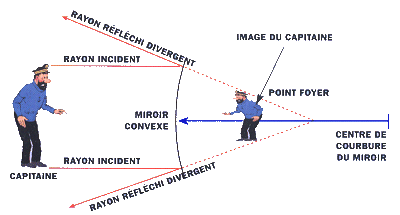

Le reflet du capitaine dans le miroir dépend de la nature des rayons réfléchis. Comme le miroir convexe non sphérique renvoie des rayons qui divergent dans le sens de la hauteur, Haddock reste aussi large mais beaucoup moins grand.


Sylvie Redon-Clauzard : Sciences & vie Edition spéciale "Tintin chez les savants"
